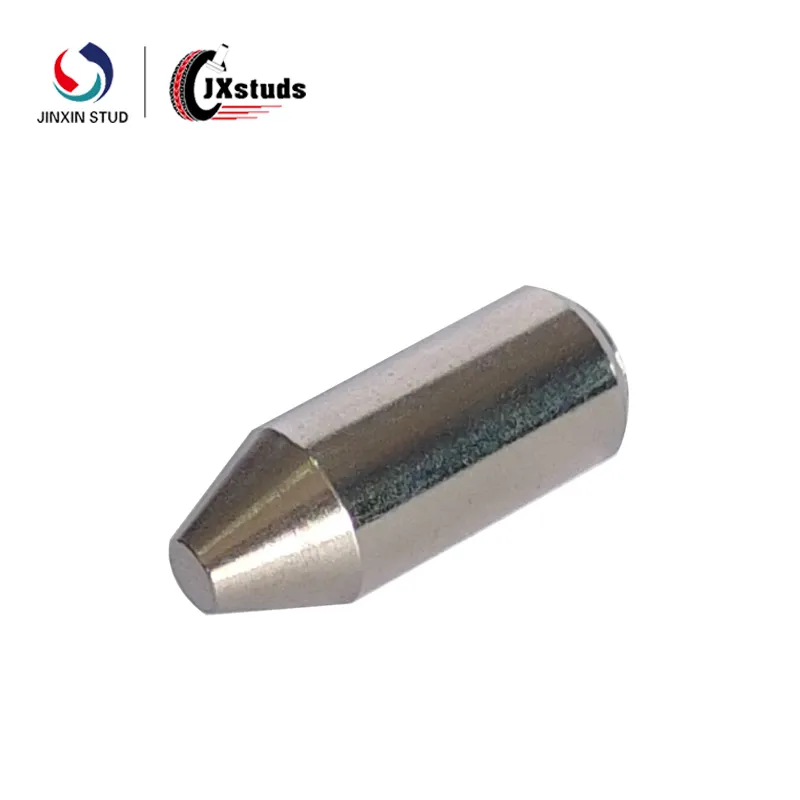

Dans la conception de montages et l'usinage de précision, legoupille conique en acierLa goupille conique en acier est un composant de positionnement commun essentiel pour garantir un alignement précis, un serrage rapide et une répétabilité élevée. Le choix de la goupille conique en acier adaptée améliore non seulement la stabilité et la durabilité de l'outil, mais aussi considérablement l'efficacité de la production et la qualité de l'usinage.
Le plus grand avantage d'ungoupille de positionnement conique en acierSa conception conique autocentrante la rend idéale pour des applications telles que l'assemblage automatisé, l'usinage CNC et les gabarits de soudage. Lors du choix d'une goupille conique, il est essentiel de prendre en compte l'angle de conicité et la tolérance. Une conicité plus petite offre une meilleure précision de positionnement, mais nécessite un usinage plus précis du trou d'accouplement. En revanche, une conicité plus prononcée facilite l'insertion et le retrait, ce qui est idéal pour les montages nécessitant des changements de pièces fréquents.
Normes de cône :
Cône 1:50 (GB117/GB118): Couramment utilisé pour les applications autocentrantes.
Cônes spéciaux (par exemple, 25°):Conçu pour compenser les écarts des trous de coulée (utilisé dans les systèmes de broches coniques flottantes).
Dimensions et ajustement :
Diamètre (d):Sélectionnez en fonction de la taille du trou de la pièce, généralement φ2–φ50 mm.
Longueur (l): Longueur intégrée recommandée ≥ 1,5 × diamètre.
Ajustement de tolérance :
Pour une localisation précise: H7/g6 (ajustement de dégagement) ou H7/n6 (ajustement de transition)
Pour une localisation approximative: H8/h7
Le choix des matériaux doit être basé sur l'environnement d'utilisation. Les options courantes incluent les goupilles coniques en acier allié, en acier inoxydable ou en acier trempé, qui offrent une résistance à une utilisation fréquente, à l'humidité et à la corrosion. Il est également important de prendre en compte le mode de fixation de la goupille (goupille conique à emmanchement forcé, à base filetée ou à épaulement), car cela a une incidence sur l'entretien et le remplacement.
En tant que fournisseur professionnel de composants de fixation de précision, nous proposons une large gamme de composants standard et personnalisés.goupilles coniques en acieravec prise en charge de tailles personnalisées, de degrés de tolérance et de traitements de surface pour répondre à diverses exigences de montage.
Si vous recherchez un fabricant fiable de broches coniques en acier ou si vous avez besoin d'aide pour la sélection de broches, n'hésitez pas àContactez-nouspour des conseils techniques et des devis.
